  JSTAMP/NV 特徴

1.わかりやすく扱いやすいインターフェース

1-1.日本語インターフェースによる整理された画面構成

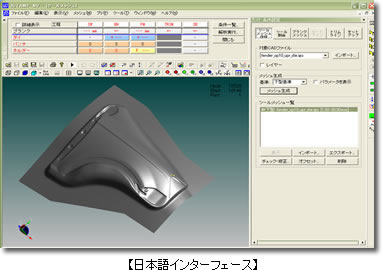

日本語インターフェース

・多工程プレスを、工程やパートごとに分類し、それぞれ該当するボタンにて簡単に設定する事が可能です。

未設定の項目は、赤字で表示する事で、完了していない事を作業者に促します。

作業メニュー

・各設定画面は、日本語によるイメージしやすいメニューで構成されており、容易に各項目の設定を実行していただくことが可能です。

実際の作業の流れに沿って、各設定項目のボタンが配置されております。

形状・条件設定

1-2.プレス工程専用のプロジェクト管理パネル

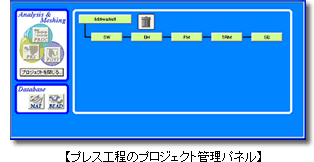

プレス工程のプロジェクトパネル例えば、成形→スプリングバック、ブランクホールド→成形→トリム→スプリングバックなどといったいくつかの成形パターンに対して、プロジェクト管理パネルをテンプレートにて準備しております。
このテンプレートによって、目的の解析をより簡易に設定していただけます。 また設定された工程の変更や、プロジェクト管理パネルの各解析工程に対する設定内容の確認・変更も容易に実施可能です。

1-3.多岐にわたるプレス工程設定

以下のような、多岐にわたるプレス工程や成形条件に対応しております。
・シングルアクション、ダブルアクション、4ピースドロー
・ドロー、フォーム
・多段プレス
・パッド(初圧・終圧)、底づき、ディスタンスブロック
・液圧ブロー成形、チューブハイドロフォーミング        他

2.充実したプリプロセッサ

2-1. メッシュジェネレータ

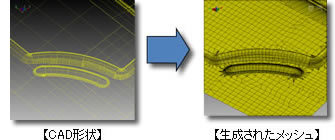

CAD形状・生成されたメッシュJSTAMP/NVは、オートメッシュの作成機能を実装しております。
メッシュの生成パターンも複数準備しており、解析目的に応じて使い分けていただく事が可能となっております。
またCADヒーリング機能を搭載し、CADデータ読込の精度を向上させております。(市販PDQツールspGate(アルモニコス社)を採用)



2-2. プレス成形専用の各種設定画面

プレス成形に特化した条件設定画面を実装しており、各種条件設定をプルダウンメニューでの選択や数値の直接入力にて設定する事が可能です。
そのため、解析に従事されていなかった方でも、設計ツールの一つとして容易にご利用いただけるソフトウェアとなっております。

2-3.材料データベース

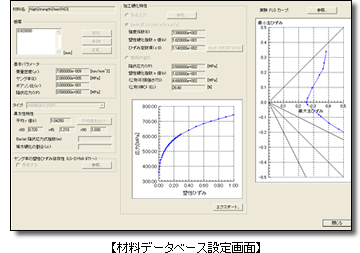

材料データベース設定画面約100種類の鋼板やアルミの材料データベースをご利用いただけます。
また必要に応じて個別の材料データを任意に登録する事も可能です。

3.充実した結果評価

3-1. 直観的なアイコン

解析結果専用の評価機能アイコンを採用し、われ、しわ、スプリングバックなど、評価したい内容に対する直接的な結果表示が可能です。

板厚減少率、われ、しわなどといった、プレス成形時に重要な評価を直接おこなっていただける専用アイコンを準備し、容易に結果の評価が可能です。
また、変位や応力といった一般的な解析結果の表示機能も備えております。

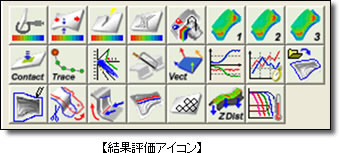

結果評価アイコン

3-2. マルチウィンドウによる結果評価の表示

・複数の評価画面を同時に表示させたり、アニメーションを連動させる事が可能です。
この機能により、実現象をより直感的にイメージしやすくなり、問題点の把握が容易になります。

複数の結果を同時に表示。
連動したアニメーションで直観的にイメージ可能。

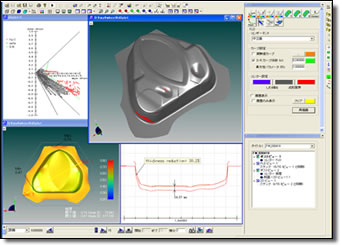

マルチウィンドウ
