JSTAMP/NV プレス設計
プレス金型の設計・製造コストを大幅に削減するバーチャル・トライアウトを実現した成形シミュレーションツール

JSTAMP/NV プレス成形シミュレーションシステム

ホーム > 成形プロセス > JSTAMP/NV > JSTAMP/NV特徴

  JSTAMP/NV 機能

1.評価アイコンを用いたプレス専用の各種評価機能

結果評価アイコン専用の評価アイコンによって、プレス成形の観点から直接的に結果
をご確認いただく事が可能です。

提供:菊池プレス工業株式会社様

われの評価(板圧減少率)

われ評価
シミュレーション結果
トライ結果
FLD
成形限界線図を用いて、われの評価をしていただく事もできます。

しわの評価

しわの評価
シミュレーション結果
トライ結果
実パネルのしわを「リアル」に再現

2.ブランクライン展開機能

プラグイン展開製品形状から高精度なブランク形状を予測可能です。
設計初期の形状検討にご利用頂く事で、設計の効率化に役立ちます。

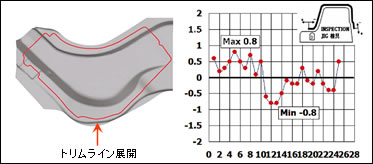

3.トリムライン展開機能

トリムライン展開製品形状とダイフェース形状から、トリムラインの予測をおこないます。
また自動トリムライン補正機能でさらに精度を上げることが可能です。

※本機能は有償オプションです。

4.スプリングバックを含めた形状評価機能

CADデータと解析後の計上を容易に位置合わせ製品データ(CAD)と解析結果(FEM)の比較によって、解析結果と設計値との比較をおこなう事で、プレスの妥当性を確認する事が可能です。
また、スプリングバック予測結果から、見込み金型CADの作成が可能です。

※本機能は有償オプションです。

自動位置合わせ機能により、簡単かつ確実に比較前後のモデルの3次元的な位置合わせを行う事が可能です。
位置合わせは、3点高速や局所ベストフィットなど、様々な位置合わせ手法を準備しております。
また、自動距離測定機能により、各部位の誤差を簡単に確認いただけます。



● スプリングバック予測結果から、見込み金型CADの作成が可能

スプリングバック

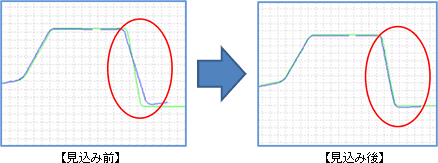

● 型見込みによる効果

スプリングバック変位量を、見込みベクトルとして利用し、金型へ織り込む。

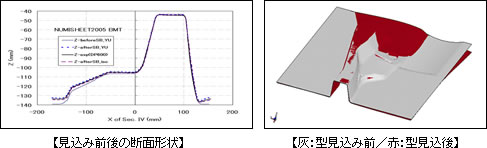

型見込みによる効果

5.吉田・上森モデル

吉田・上森モデル高精度なスプリングバック解析を実現する、“吉田・上森材料モデル理論”をベースにした解析モジュールをご利用いただけます。
バウシンガー効果、徐荷ヤング率の塑性ひずみ依存性を考慮しての解析やハイテン材にも対応しております。

※本機能は有償オプションです。
