PreSys プリポスト
PreSysはETA社による4世代目のプリポストプロセッサーです。

LS-DYNA 非線形構造解析ソフトウェア

  PreSys 概要

PreSysは、ETA社による4世代目のプリポストプロセッサーです。

eta/VPGPreSysは今までの開発データを基に、効率的かつ簡便に複雑なFEMモデルを作成することができます。PreSys独自の豊富な機能に合わせ、多様なアドオン機能が提供されています。
PreSysのインターフェースは、ユーザのニーズに合わせてカスタマイズ可能です。必要に応じてメニューを非表示にでき、特定業務に合わせたツールバーを用意することができます。

オートメッシュ機能、スポットウェルド、パラメータ設定や各種条件設定が可能です。
最新のAnsys LS-DYNA条件設定にも対応しております。

 特徴 PreSys 機能

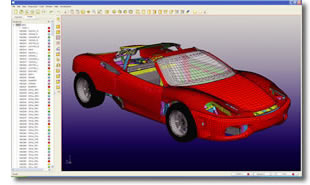

FEMモデル作成のためのツールセット

  • タスクマネージャーによるオペレーションガイド
  • オートメッシュ機能
  • 境界条件設定 (Ansys LS-DYNA完全対応)
  • 材料ライブラリ
  • モデルサイズの制限無し
  • インタラクティブなメッシュ編集
  • モデルチェック、修正ツール
  • キーワードエラーチェック機能

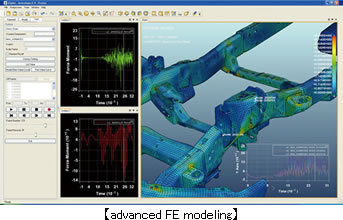

解析結果の可視化

  • 応力/ひずみコンターのプロット
  • 変形、応力/ひずみのアニメーション
  • データ分析のためのグラフ作成
  • モデル/結果表示のための独立した3Dアプリケーション

ユーザインターフェースのカスタマイズ

  • 複数データの同時操作が可能
  • ショートカットキーのユーザ定義

モデルデータのツリー表示

  • モデル要素へのスピーディなアクセス

グラフィックを使用しないカード イメージによる
  作成編集機能

マクロ機能による書き込み、編集、再実行

スクリプト機能対応

ダイレクトインターフェース
Ansys LS-DYNA, NISA, NEi Nastran, MSC NASTRAN
CADインターフェース
IGES, STEP, SolidWorks, CATIA, UG NX, DXF, ProE, Parasolid, SAT

  稼働環境

O S
: Windows XP/Vista/7/8/10 32 & 64-bit
チップセット
: インテル Corei5以上を推奨
グラフィック
要件
: XGA (1024 x 768) 以上

グラフィック
カード
: OpenGL対応のグラフィックカード(NVIDIAチップセットを推奨)

メモリ容量
: 4GB以上
ディスク容量
: 256MB以上
