 携帯電話の落下試験とシミュレーション

3. 材料強度物性試験 (ゴム材料について)

ゴム材料物性試験

引張試験・圧縮試験と動的粘弾性試験をおこないます。

  1. Ansys LS-DYNAではゴム材の引張・圧縮特性は以下の数学的モデルを用います。

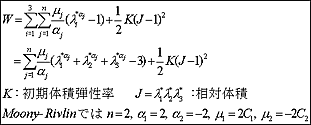

    Mooney-Rivlinモデル(2パラメータモデル)
    Ogdenモデル(多軸応力場・高ひずみ場に適応可能、6次項まで利用可能)
  2. Ansys LS-DYNAではゴム材の動的粘弾性特性は以下の数学的モデルを用います。
    せん断剛性に対するProny級数



-動的粘性特性と緩和弾性率-

  • image2
  • image4

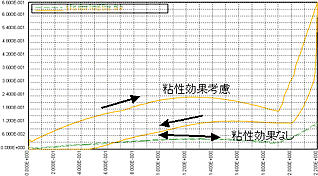

-粘弾性効果-

  • image5
  • image7

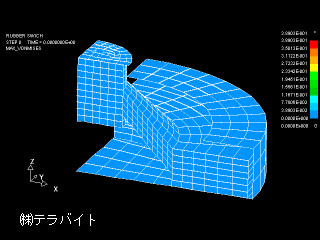

    ゴムスイッチの挙動 animation
