高圧機器の配線にバスバーが使用されます。磁界解析と熱伝導解析を連成させることによりバスバーに通電させたときの電流分布や温度上昇を予測することができます。
入力電流は100 A、すべての面に対して空気との自然対流を想定した熱伝達境界条件を設定しています。
解析モデル

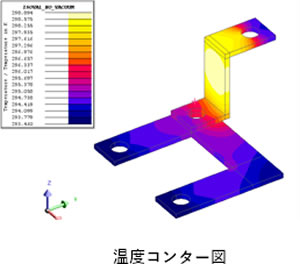

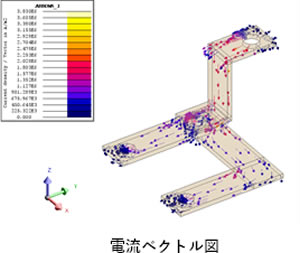

解析結果
