グランドにスリットがあるマイクロストリップ線路

概要

　プリント回路基板の配線を電気信号が伝搬するとき、配線に不連続な箇所があると反射や放射などの問題が発生することがあります。ここでは、グランドにスリットがあるマイクロストリップ線路を解析し、スリットがどのように特性に影響するかを確認します。

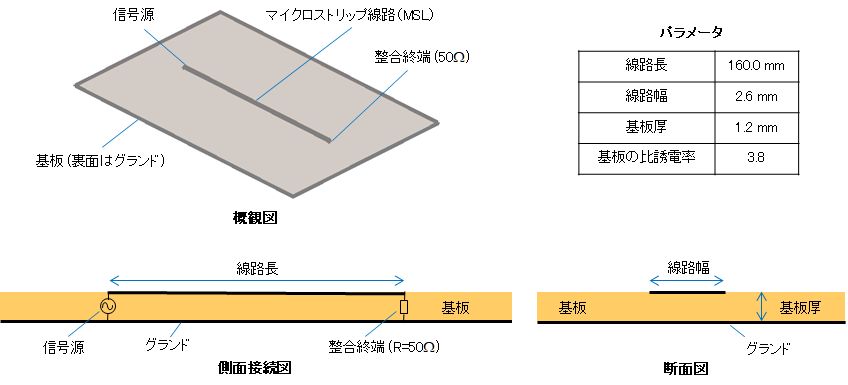

グランドにスリットがあるモデル

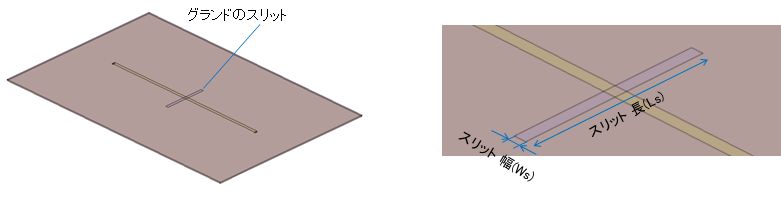

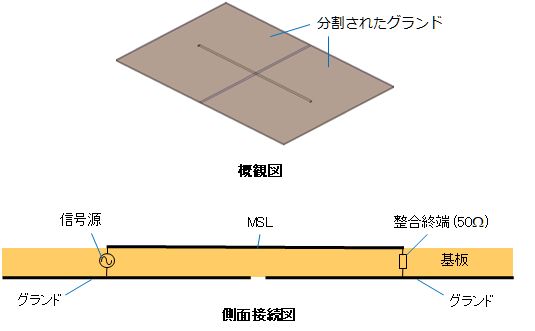

　図4に、グランドにスリットがあるマイクロストリップ線路を示します。

　はじめに、スリット幅が異なるモデルの解析結果を示します。表１に３つのモデルのパラメータを示します。スリット長は40 mmで同一とし、スリット幅を2.6、5.2、7.8 mmとします。

表１ パラメータ

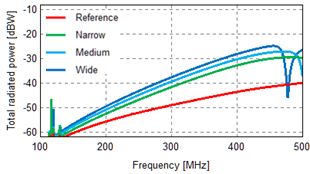

　図5-1に、放射電力を示します。リファレンスモデルに比べて、スリットのあるモデルでは放射電力が大きいことが確認できます。スリット幅が大きい方が放射電力がやや大きいことも確認できます。

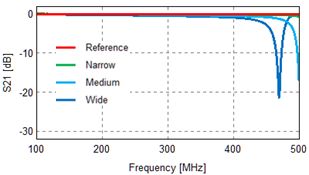

　図5-2に、Sパラメータ(S21)を示します。スリット幅が5.2 mmと7.8 mmのモデルでは、高周波でのレベルの低下が確認できます。

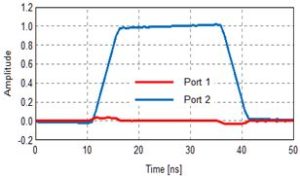

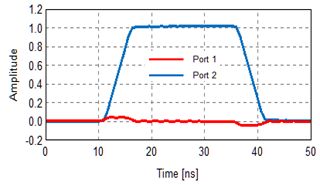

　図5-3に、信号源に振幅１Vの台形波を入力した場合の電圧時間波形を示します。スリット幅が7.8 mmのモデルのものです。S21はレベルの低下がありますが、時間波形は劣化していません。

　次に、スリット長が異なるモデルの解析結果を示します。表２に３つのモデルのパラメータを示します。スリット幅は2.6 mmで同一とし、スリット長を40、80、120 mmとします。
　

表２ パラメータ

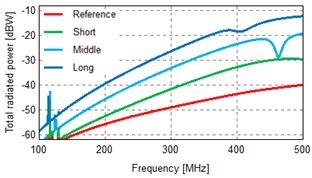

　図6-1に、放射電力を示します。リファレンスモデルに比べて、スリットのあるモデルでは放射電力が大きいことが確認できます。スリット長が長い方が放射電力が大きいことも確認できます。

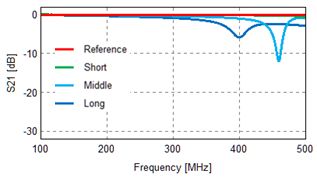

　図6-2に、Sパラメータ(S21)を示します。スリット長が80 mmと120 mmのモデルでは、高周波でのレベルの低下が確認できます。

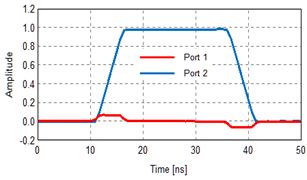

　図6-3に、信号源に振幅１Vの台形波を入力した場合の電圧時間波形を示します。スリット長が120 mmのモデルのものです。S21ではレベルの低下がありますが、時間波形は劣化していません。
