レーザ照射による溶接では，単位面積当たりのエネルギーが大きいレーザ光線により金属の溶融・蒸発が生じます。このとき，金属の蒸発により発生した蒸発反発力により，金属に孔が形成されます。レーザ光線は形成された孔の側面で反射を繰り返すことでエネルギー移動が最も大きい箇所が孔の底部に発生し，孔がより深くなっていきます。この過程で金属内に形成された孔はキーホールと呼ばれます。

キーホールの形成過程を解析するためには，金属の蒸発に伴って生じる蒸発反発力とレーザ光線の多重反射の考慮が必要となります。本解析では，弊社が開発したレーザ照射解析ソルバーを用いたキーホール形成過程の解析をご紹介します。

レーザ照射解析ソルバーでは，レーザ光線は複数の光線の束から構成されるものとし，束としたひとつひとつのレーザ光線を追跡します。

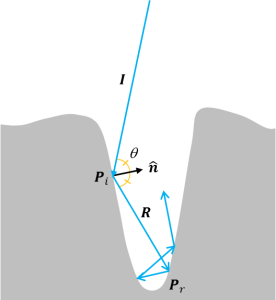

図1に示すように，レーザ光線は金属表面に到達すると，金属表面の反射率に反比例した量のエネルギーがレーザ光線から金属へと移動します。レーザ光線は，そのエネルギーがなくなるか，外部空間（解析領域外）へ抜け出るまで反射を繰り返します。

図１　レーザ光線の多重反射

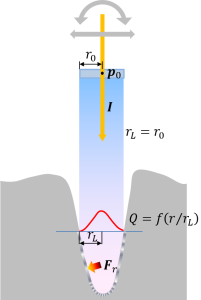

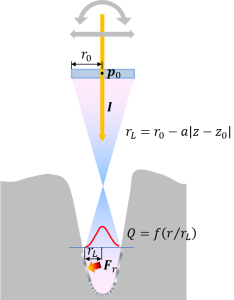

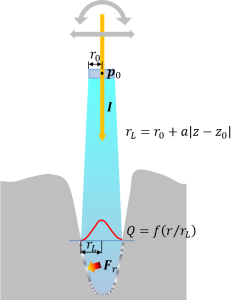

また，レーザ照射解析ソルバーは，レーザ光線の種類として図2に示す3つの光線を指定できます。

(a) 平行光線　　　　　　(b) 発散光線　　　　　　　　(c) 収束光線

図２　レーザ光線の種類

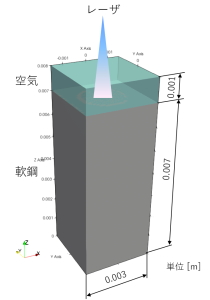

キーホール形成過程の解析空間を図３に示します。解析領域の大きさはx,y方向に1 mm，ｚ方向に８mmで，下部に高さ7mmの軟鋼，上部に高さ1mmの空気の層を設けています。

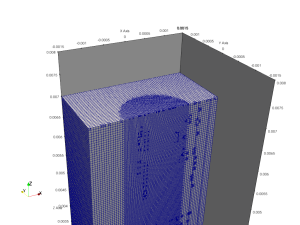

メッシュのセル幅は，レーザ光線が照射され金属の溶融と蒸発が生じる中心の円筒領域で各軸方向にそれぞれ0.025mmとし，その外側の領域で0.05mmとしています。セル数は1 097 248セルです・レーザ照射面と軸方向中心断面のメッシュを図4に示します。

レーザはz軸方向に沿って金属表面に垂直に照射されます。金属は軟鋼としました。

本解析では，2章で示した3種類の光線を使用して解析を行います。金属表面でのレーザ光線幅は1mm，レーザ原点 p0（図2）を金属表面から0.75mm上部に設定しました。シミュレーション時間は10ms，レーザ照射時間は4msとしました。レーザの設定を表１に示します。

　　　　　図３　解析領域　　　　　　　　　　　　　　図４　メッシュ

表１　レーザ光線の設定

	単位	平行光線	発散光線	収束光線
レーザ出力	W	9000	9000	9000
照射時間	ms	4	4	4
レーザ原点p0	mm	( 0 0 8.75 )	( 0 0 8.75 )	( 0 0 8.75 )
レーザ半径r0	mm	0.5	0.15	0.85
光線拡大係数a	ー	0	0.2	0.2

図５に平行光線，図６に発散光線，図７に収束光線の結果の動画を示します。

金属に孔が形成されると，孔の側面に照射されたレーザ光線は反射を繰り返すことで，光線の種類にかかわらず，エネルギー移動の大きい領域は孔の底部に発生します。しかし，図５，６，７の動画に示されるように，光線の種類によって深掘りの進行速度と孔の形状が異なってきます。なお，図５，６，７の断面コンター図は温度分布を示しています。
