┃CAEメールニュース（No.2013-6） 2013.6.21┃
╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋
Terrabyte Co.,Ltd.
╋INDEX━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
【1】今月のトピック
╋LS-DYNAプリポストプロセッサー「Jvision」紹介
【2】CAE技術情報
╋波動現象入門講座 ６回目 反射と透過 (その１)
【3】CAEセミナー・イベント情報
【4】エッセイ
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
┌┐
└■ LS-DYNAプリポストプロセッサー「Jvision」————————————
●Jvisionは、非線形動的構造解析ソフトウェアLS-DYNAを、より身近にお使いいただくた
めのプリポストプロセッサーです。日本語GUI対応により、わかりやすいインターフェ
イスや機能を備え快適にお使い頂ける点が最大の特徴です。
□特徴・機能——————————————————————-
操作性に優れ、直感的にイメージできるメニュー画面は作業者の負担を大幅に軽減します。
【特 徴】
1 日本語GUI/ヘルプ機能を搭載
2 作業者のレベルに合わせた2つの操作インターフェイス
・インターフェイス 1：LS-DYNA未経験者でも作業メニューに沿って設定を実施
・インターフェイス 2：LS-DYNA経験者は、ツリーから直接キーワード編集にて設定
【機 能】
●充実したプリポストシステム
┗Jvisionは、形状編集/条件設定や、結果評価など効率よくおこなう事ができます。
●キーワードマニュアル
┗ボタンをクリックする事で、関連する解説/日本語マニュアルを簡単に確認する事が
できます。これによりキーワードを調べる手間が大幅に軽減されます。
●材料データベース
┗約270種類の材料データベースを搭載しており、必要に応じて個別の材料データを容
易に作成することも可能です。
●キーワードテンプレート
┗モデル形状にかかわらず、目的の解析内容に必要なキーワードや入力値が含まれたテ
ンプレートを活用する事が可能です。
●キーワードチェック機能
┗必要な入力項目に対して未設定の個所がハイライトされ、入力不備を事前に防止しま
す。
●解析情報ファイル(d3hsp)の分析機能
┗LS-DYNAは解析時の様々な情報をd3hspファイルとして出力します。この情報を、ワー
ニングやエラー情報などに分類し、日本語で表示させる機能を搭載しており、実行さ
れた解析の内容を容易に把握することが可能になります。
続き——＞詳細はホームページからご確認ください。
http://www.terrabyte.co.jp/Jvision/Jvision_1.htm
★テラバイトでは、LS-DYNA/Jvisionのユーザー様を対象とした「Jvision操作セミナー」を
開催しております。
Jvisionの基本操作に加え、新バージョンにおける追加機能のご紹介、メッシュ作成/条件
設定/ポスト処理操作ご体験いただけますので、ぜひご参加ください。
セミナー詳細・お申込み ——＞http://www.terrabyte.co.jp/Jvision/Jvision_semi.htm
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
┌┐
└■ 波動現象入門講座 ６回目 反射と透過 (その１)
波の伝播する媒質が仮想的に無限に広がっているとする場合には、端の影響を考える必
要はありませんが、実際には媒質の広がりは有限であるので、その媒質の端の影響を考え
る必要があります。波が媒質の端に到達すると、その先には媒質がないのでそこで波が跳
ね返されることが予想されます。この現象を波の反射と呼び、端に向かってくる波を入射
波、跳ね返される波を反射波といいます。どのような反射波が生じるかは、以下で説明す
るように端での条件で決まります。また性質の異なる2つの媒質が接続する境界において
は、反射波ばかりでなく境界を横切る透過波も生じます。反射波と透過波の関係について
は次回お話しすることにします。
ここでは簡単のために、端点のある細い弾性棒を伝播する１次元弾性波の挙動について
考えます。弾性棒の端点では境界条件が指定されますが、その端点が固定されているとき
は固定端といわれ、そこで常に変位がゼロであるという条件が課せられます。その端点が
どんな拘束も受けずまったく力が働かないときは自由端といわれ、そこで常に力(あるい
は応力)がゼロであるという条件が課せられます。
いま弾性棒の一端の座標をx＝0として、ここにx＞0である右方から
入射波ui (x, t)＝g (x＋ct) が進行してきて、この端点で反射して

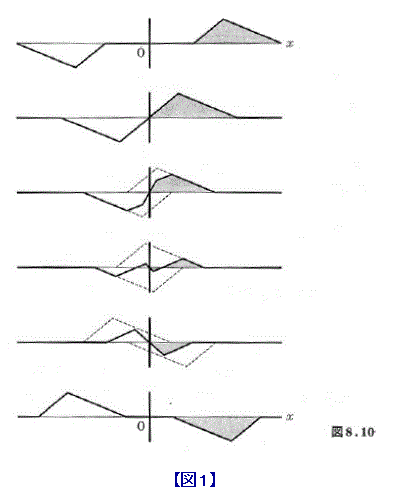

反射波ur (x, t)＝f (x－ct) が生じるとします。x＝0 が固定端の場合、変位ゼロの境界
条件により、関数f とg との間にはｚを任意の変数として関係g (z)＝－f (－z)が成り立
ちます。これから、ui とur の関係は
ur (x, t)＝f (x－ct)＝－g (－x＋ct)＝－g (x＋c (t－2x /c) )＝－ui (x, t－2x /c)
となります。入射波を表す最後の項における2x /c は、端点(x＝0)からxだけ離れた点を
通過した波が端点まで進み、反射して再びxの点に戻るまでの時間となります。したがっ
てこの式は、固定端の場合、点x における反射波ur (x, t) は現時点tから2x /c だけ前
の時刻に点x を通過した入射波が、符号を変えて逆方向へ戻ったものであることを表して
います。（末尾から図１参照）

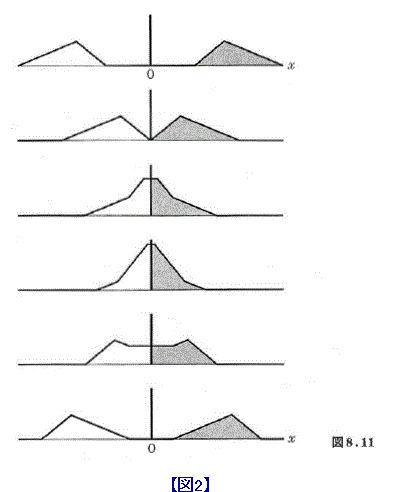

次に左端x＝0が自由端である場合、この点で垂直応力がゼロ、すなわち垂直ひずみが
ゼロになります。この条件から関数f とg との間にはｚを任意の変数として関係
g (z)＝f (－z)が成り立ちます。これから、
ur (x, t)＝f (x－ct)＝g (－x＋ct)＝g (x＋c (t－2x /c) )＝ui (x, t－2x /c)
の関係が成り立ちます。固定端の場合と同様に、入射波をあらわす最後の項における
2x /c は端点(x＝0)からxだけ離れた点を通過した波が端点まで進み、反射して再びxの
点に戻るまでの時間となります。したがってこの式は、自由端の場合、点x における
反射波ur (x, t) は現時点tから2x /c だけ前の時刻に点x を通過した入射波が、符号を
変えずに逆方向へ戻ったものであることを表しています。（末尾から図２参照）
観測される波は上のいずれの場合も、入射波と反射波の重ね合わされたものとなります。
図のリンク：図１-> http://www.terrabyte.co.jp/example/fig1.gif
：図２-> http://www.terrabyte.co.jp/example/fig2.gif
図の出典：近 桂一郎、振動・波動、裳華房フィジックスライブラリー
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
┌┐
└■ CAEセミナー・イベント情報—————————————————-
当社では解析ソフトをより有効にご活用いただくことを目的とし、各種セミナーを開催い
たしております。各ソフトの操作性や機能をご確認いただく場として、お気軽にお申し込
みください。
□ 非線形構造解析ソフト「LS-DYNA」技術セミナー
・「有限要素法と樹脂材料製品の衝撃・落下解析」（6/27 東京）
・「塑性加工技術セミナー 初級編」（7/19 東京）
http://www.terrabyte.co.jp/lsdyna/LS-DYNA_seminar1.htm
□ 熱硬化性樹脂流動解析ソフト「NEPTAS」紹介セミナー （7/9 東京）
http://www.terrabyte.co.jp/NEPTAS/semi.htm
□ 統合プリポストプロセッサー「PreSys」 無料体験セミナー (7/10 東京)
http://www.terrabyte.co.jp/PreSys/PreSys_seminar.htm
□ 設計者のための熱流体解析ソフト「FloEFDシリーズ」
紹介セミナー＆無料体験ワークショップ （7/11 東京）
http://www.terrabyte.co.jp/FloEFD/EFD-seminar1.htm
□ プラスチック射出成形シミュレーション「Simpoe-Mold」
紹介セミナー＆体験ワークショップ （7/17 東京）
http://www.terrabyte.co.jp/Simpoe/Simpoe_seminar1.htm
□ 統合CAEツール「HyperWorks」最適化セミナー （7/26 東京）
http://www.terrabyte.co.jp/Hyper/HyperWorks-seminar.htm
□ ブロー成形・樹脂シート熱成形プロセス解析ソフトウェア
「BlowView」/「FormView」紹介セミナー （7/30 東京）
http://www.terrabyte.co.jp/BlowView/seminar1.htm
□ LS-DYNAプリポストプロセッサ「Jvision」操作セミナー （8/4 東京）
※Jvision/LS-DYNAユーザ様対象のセミナーです。
http://www.terrabyte.co.jp/Jvision/Jvision_semi.htm
□ 電磁界解析ソフト「INTEGRATED 電磁界ソフトウェア」 無料体験セミナー (8/7 東京)
http://www.terrabyte.co.jp/IES/IES-seminar1.htm
□ 非線形構造解析ソフト「LS-DYNA」操作セミナー (8/8 東京)
※LS-DYNAユーザ様対象のセミナーです。
http://www.terrabyte.co.jp/lsdyna/LS-DYNA_seminarN.htm
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
┌┐
└■ エッセイ「Cutting-edge Technology」——————————————
最近、夏目漱石の「吾輩は猫である」を読みました。これまで、作品に対して「文学作品」
というイメージをもっていたため敷居がたかくて読む機会がなかったのですが、ちょっとし
たきっかけで読み始めたらわりとすんなり読み終えてしまいました。
その理由は、作品の面白さもさる事ながら「電子書籍」のおかげのようです。
画面のサイズが７インチのタブレットなので、ちょっと混雑している電車の車内でもあまり
場所をとらずに読むことができます。また本の保存場所を心配せずに済むのが気楽でいいで
すね。
K.Ishikawa
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
┌┐
